| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Rvyuan |
| ได้รับการรับรอง: | IEC/NEMA/JIS/RoHS/ISO |
| หมายเลขรุ่น: | 0.02~1.8mm |
| จำนวนสั่งซื้อขั้นต่ำ: | ประเภทต่าง ๆ ที่แตกต่างกันMOQ |
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | ม้วนด้วยกล่อง |
| เวลาการส่งมอบ: | 2-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | การเจรจาต่อรอง |
| สามารถในการผลิต: | สนองความต้องการของคุณ |
| คลังสินค้า: | Avaialbe | ฉนวนกันความร้อน: | ทองแดงแบน |
|---|---|---|---|
| ความหนาของตัวนำ: | 0.02~1.8mm | สี: | ธรรมชาติ/ม่วง/แดง |
| แสงสูง: | ลวดแม่เหล็กสี่เหลี่ยม ลวดแม่เหล็กสี่เหลี่ยม,square magnet wire |
||

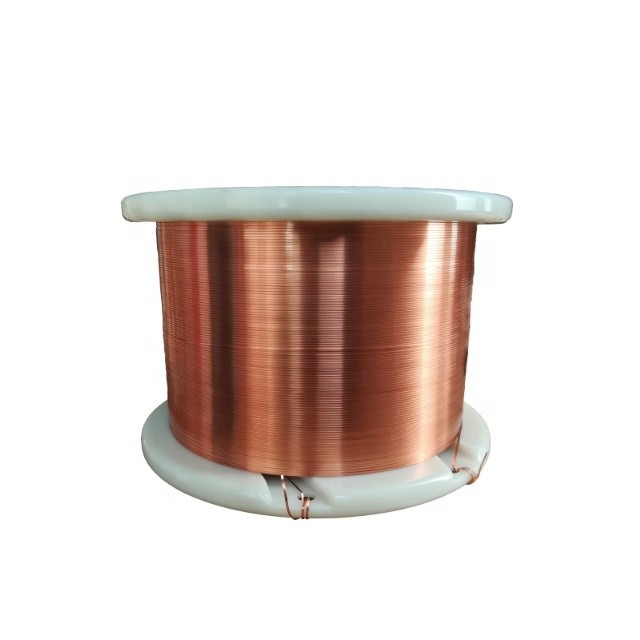

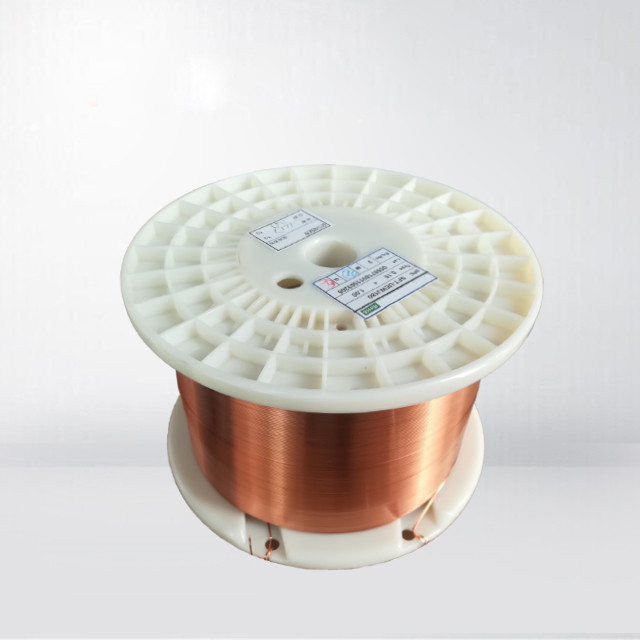

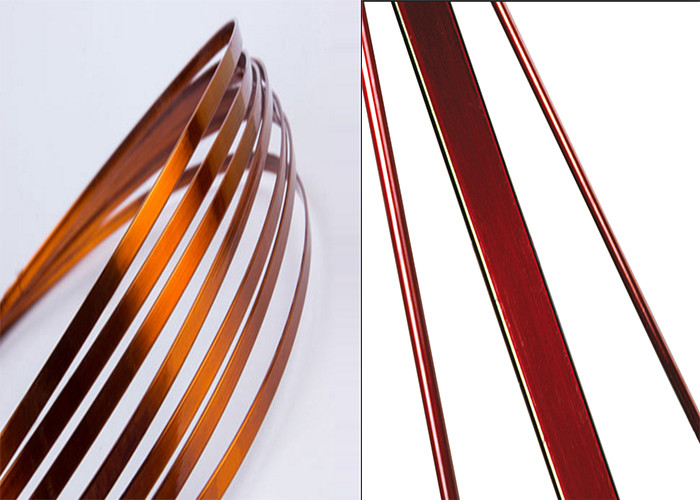

ลวดแม่เหล็กสี่เหลี่ยมเคลือบบางพิเศษ ลวดแม่เหล็กสี่เหลี่ยมสำหรับหม้อแปลงความถี่สูง
ลูกค้าขอให้ใช้พื้นที่อย่างมีประสิทธิภาพ กระแสไฟฟ้า และความหนาแน่นสูง ในขั้นตอนการพัฒนาคอยล์สเปกและคุณภาพสูงเรา Unimac Japan ได้พัฒนาผลิตภัณฑ์นี้สำเร็จโดยใช้ข้อกำหนดข้างต้นคุณสมบัติของลวดแม่เหล็กแบนของเรามีค่ามากกว่าลวดกลมซึ่งมีขนาดตั้งแต่ 0.07 มม. ถึง 1.7 มม. ในส่วนตัดขวาง และตัวนำของลวดแบนนั้นถูกหุ้มฉนวนตามลำดับมันจะทำให้คุณมีโอกาสมากมายเกี่ยวกับผลิตภัณฑ์ของคุณนอกจากนี้ยังช่วยลดปริมาตร ลดน้ำหนัก และเพิ่มประสิทธิภาพทางไฟฟ้าของผลิตภัณฑ์ของเราอีกด้วย
คุณสมบัติ
ลวดแบนละเอียดช่วยให้คุณมีพื้นที่และพลังงานไฟฟ้าที่มีประสิทธิภาพมากกว่าลวดกลมทั่วไป
การกระจายความร้อนของขดลวดที่ทำด้วยลวดแบนละเอียดจะดีกว่าที่ทำโดยลวดกลม เนื่องจากความแตกต่างของอุณหภูมิระหว่างส่วนภายในและภายนอกของขดลวดมีน้อย
ลวดเชื่อมแบบละเอียดจะช่วยให้คุณสามารถออกแบบขดลวดที่มีสนามแม่เหล็กที่มีประสิทธิภาพเนื่องจากมีลักษณะพิเศษของความถี่ที่ดีเยี่ยม
ใบรับรอง
ISO 9001-2000, ISO TS 16949, ISO 14001-2004,
ผ่านการรับรองจาก UL, RoHS Directive Met
มาตรฐานผู้บริหาร: IEC, JIS และ NEMA
แอปพลิเคชัน
ขดลวด SMD: ทีวี, PC ECU
ขดลวด SMD ขนาดเล็ก:
หม้อแปลงไฟฟ้า:HID hed-lamp
ข้อมูลจำเพาะ
|
|
SFT พิมพ์ |
อ้างอิง ลวดแบนทั่วไป |
|
|
ลวดแบนละเอียด |
ลวดแบนละเอียดพิเศษ |
||
|
เส้นลวดกลมขนาดเส้นผ่านศูนย์กลางเท่ากัน (มม.) |
0.31～1.7 |
0.07~0.3 |
1.8~8.0 |
|
ตัวนำอัตราส่วน |
1:1.5～1:20 |
1:1.5～1:10 |
1:2.0～1:10 |
|
ความหนาของตัวนำขั้นต่ำ (มม.) |
0.08 |
0.02 |
0.08 |
|
ความหนาผิวเคลือบมาตรฐาน (มม.) |
0.020 |
0.005 |
0.050 |
|
เรซินฉนวน |
ดัดแปลง-โพลีเอสเตอร์ โพลิอะไมด์-อิไมด์ |
ดัดแปลง-โพลีเอสเตอร์ โพลิอะไมด์-อิไมด์ |
ฟอลมัล โพลีเอสเตอร์ โพลิอะไมด์-อิไมด์ |
|
ฯลฯ |
ฯลฯ |
||
|
Selfbonding-wire |
○ |
○ |
○ |
|
ประเภท SFT |
|||||||
|
|
ลวดแบนละเอียด |
ลวดแบน Ultrafine |
|||||
|
ฉนวนเรซิน |
โพลีเอสเตอร์ดัดแปลง |
โพลิอะไมด์อิไมด์ |
โพลิอะไมด์อิไมด์ |
||||
|
ดัชนี |
SFT-FH |
SFT-BH-N1 |
SFT-AIWU |
SFT-BA-NV |
SFT-BA-NV |
||
|
ขนาด (มม.) |
0.14×2.0 |
0.70×2.0 |
0.10×2.0 |
0.70×3.0 |
0.02×0.3 |
0.10×0.6 |
|
|
คอนดักเตอร์ |
ความหนา |
0.14 |
0.7 |
0.1 |
0.7 |
0.02 |
0.1 |
|
ความกว้าง |
2 |
2 |
2 |
3 |
0.3 |
0.6 |
|
|
ฟิล์มฉนวน (มม.) |
0.015 |
0.017/0.004 |
0.015 |
0.020/0.002 |
0.005/0.002 |
0.005/0.002 |
|
|
ภายนอก (มม.) |
ความหนา |
0.17 |
0.742 |
0.13 |
0.744 |
0.034 |
0.114 |
|
ความกว้าง |
2.03 |
2.04 |
2.03 |
3.04 |
0.32 |
0.62 |
|
|
บีดีวี(KV) |
1.5 |
3 |
3 |
3.5 |
0.7 |
11.5 |
|
|
ความต้านทานตัวนำ (Ω/km |
63.9 |
14 |
92.3 |
8.5 |
3200 |
310 |
|
|
การยืดตัว (%) |
35 |
25 |
35 |
35 |
25 |
|
|
|
ความสามารถในการละลาย |
430℃×3sec |
430℃×3sec |
─ |
─ |
─ |
|
|
|
สติกเนส(N) |
─ |
5 |
─ |
8 |
0.6 |
1.2 |
|
