| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | RVYUAN |
| ได้รับการรับรอง: | IEC/NEMA/JIS/RoHS/ISO |
| หมายเลขรุ่น: | คลาส 220 |
| จำนวนสั่งซื้อขั้นต่ำ: | 10 กก. |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | ม้วนด้วยกล่อง |
| เวลาการส่งมอบ: | 2-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที/เพย์พาล |
| สามารถในการผลิต: | ตอบสนองความต้องการของคุณ |
| รูปทรง: | สี่เหลี่ยม | ขนาดตัวนำ (กว้าง): | 1.0มม |
|---|---|---|---|
| ความหนาของชั้นฉนวนด้านเดียว (ความกว้าง): | 0.2มม | การใช้งาน: | มอเตอร์หม้อแปลง |
| เกรดความร้อน: | 220 | คำสำคัญ: | Class 220 0.2mmx1.0mm Magnet Magnet Flat Magnet สำหรับ Winding |
| คะแนนความร้อน: | 220 | การเคลือบเคลือบฟัน: | AIW |
| เน้น: | Class 220 enameled flat magnet wire,0.2mmx1.0mm motor winding wire,rectangular copper magnet wire |
||
| Attribute | Value |
|---|---|
| Shape | Rectangular |
| Conductor Dimension (Width) | 1.0mm |
| Unilateral Insulation Layer Thickness (Width) | 0.2mm |
| Applications | Motor, transformer |
| Thermal Grade | 220 |
| Thermal Rating | 220 |
| Enamel Coating | AIW |

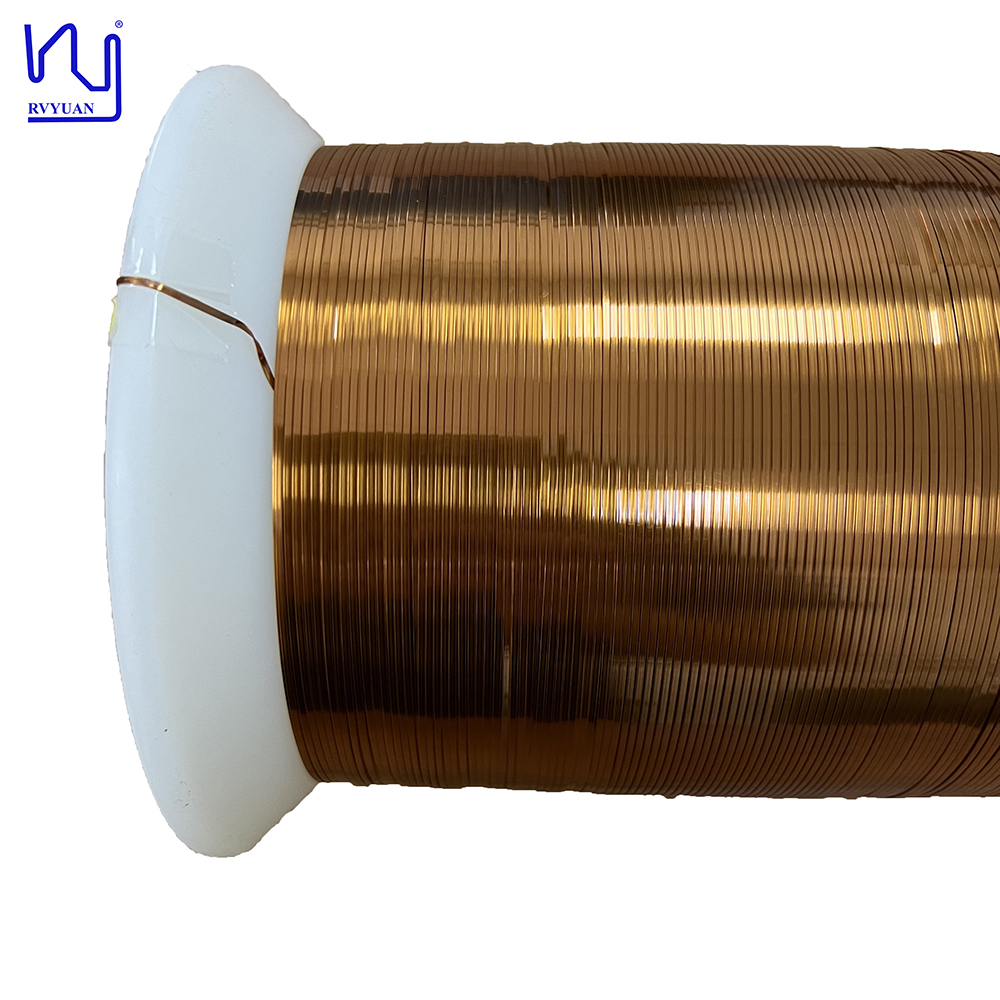

This Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire is specifically designed for winding applications in motors and transformers, offering superior performance in compact spaces.
| Item | Conductor dimension | Insulation thickness | Overall dimension | Dielectric breakdown voltage (kV) | Conductor resistance (Ω/km 20℃) | |||
|---|---|---|---|---|---|---|---|---|
| T (mm) | W (mm) | T (mm) | W (mm) | T (mm) | W (mm) | |||
| SPEC AVE | 0.200 | 1.000 | 0.025 | 0.0025 | / | / | ||
| Max | 0.209 | 1.060 | 0.040 | 0.004 | 0.250 | 1.100 | 96.380 | |
| Min | 0.191 | 0.940 | 0.010 | 0.010 | 0.700 | |||
| No. 1 | 0.195 | 1.00 | 0.012 | 0.011 | 0.218 | 1.024 | 1.254 | 88.470 |
| Avg | 0.195 | 1.003 | 0.012 | 0.011 | 0.218 | 1.024 | 1.416 | |
| Result | OK | |||||||
