| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Ruiyuan |
| ได้รับการรับรอง: | UL/ISO9001/ISO14001/RoHS/Reach |
| หมายเลขรุ่น: | มองดู |
| จำนวนสั่งซื้อขั้นต่ำ: | 50 กิโลกรัม |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กล่องกระดาษ |
| เวลาการส่งมอบ: | 7 วัน |
| เงื่อนไขการชำระเงิน: | t/t |
| สามารถในการผลิต: | 100กก./สัปดาห์ |
| ประเภทคอนแทคเตอร์: | แข็ง | วัสดุ: | ทองแดง |
|---|---|---|---|
| รูปร่าง: | เป็นรูปสี่เหลี่ยมผืนผ้า | ความกว้าง: | 2.0 มม. |
| พิมพ์: | มีฉนวน | ใบรับรอง: | ROHS/UL/เอสจีเอ/ISO9001:2008 |

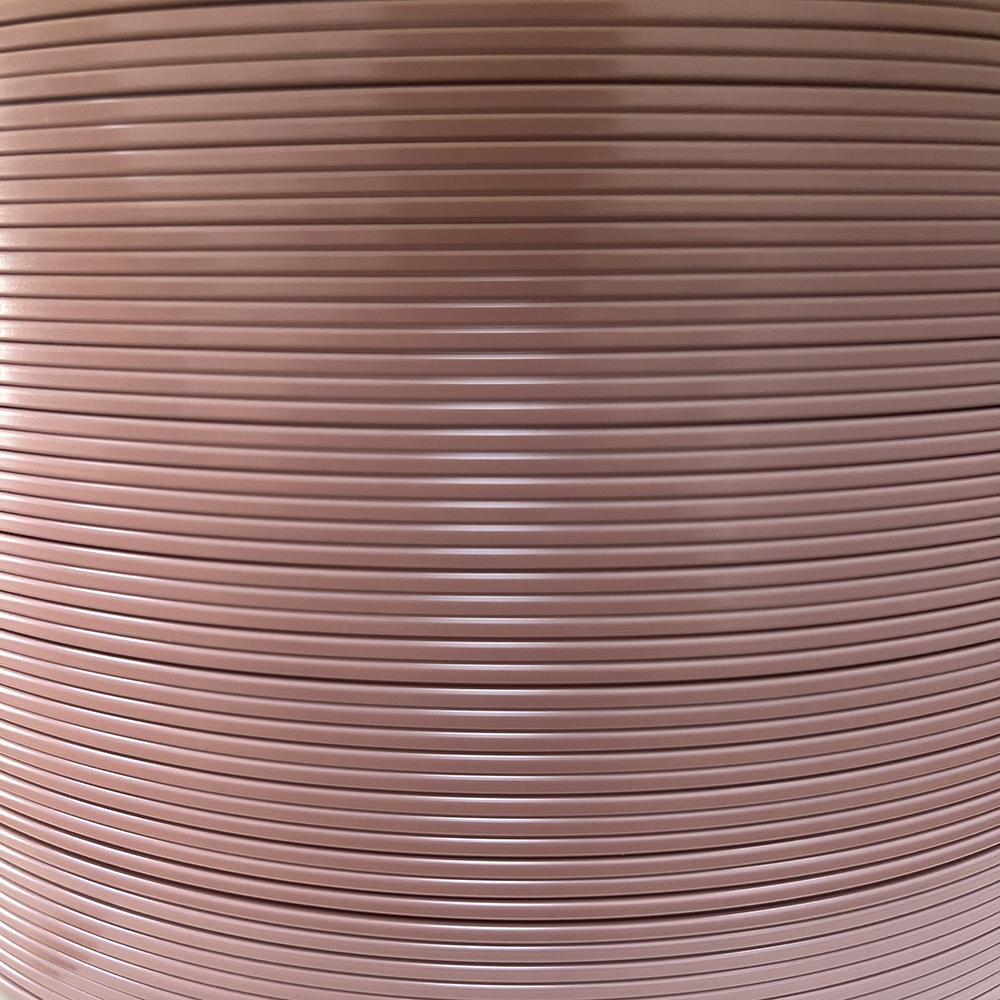

| ชื่อผลิตภัณฑ์: | ลวด PEEK แบบกำหนดเอง 2.0 มม. 3 มม. 4 มม. 5 มม. ลวดทองแดงเคลือบสี่เหลี่ยมสำหรับยานยนต์ | ความหนา: | 1.4 มม. |
| เน้น: | สายทองแดงทรงสี่เหลี่ยม PEEK สีกระจก,2สายทองแดงสี่เหลี่ยมขนาด 0.0 มม สําหรับรถยนต์,สายทองแดง 5 มิลลิเมตร |
||
| ผู้ตัดสิน ไม่ | รายการ | รายละเอียด | ข้อมูลการวัด (W607010 2A250904) | ข้อมูลการวัด (W607010 2B250904) | อุปกรณ์วัด |
|---|---|---|---|---|---|
| 1 | ความกว้างของทองแดง | 1.980-2.020 มิลลิเมตร | 2.004 | 2.005 | มิรคอมเมตร |
| 2 | ความหนาของทองแดง | 1.380-1.420 มิลลิเมตร | 1.400 | 1.399 | มิรคอมเมตร |
| 3 | ความกว้างโดยรวม | 2.300-2.360 มิลลิเมตร | 2.324 | 2.321 | มิรคอมเมตร |
| 4 | ความหนารวม | 1.700-1.760 มิลลิเมตร | 1.732 | 1.731 | มิรคอมเมตร |
| 5 | แพร่รัศมีทองแดง | 0.350-0.450 มิลลิเมตร | 0.375 | 0.408 | มิกรอสโกป |
| 6 | แพร่รัศมีทองแดง | 0.385 | 0.412 | มิกรอสโกป | |
| 7 | แพร่รัศมีทองแดง | 0.399 | 0.411 | มิกรอสโกป | |
| 8 | แพร่รัศมีทองแดง | 0.404 | 0.407 | มิกรอสโกป | |
| 9 | ความหนาของชั้นกันไฟ | 0.145-0.185 มิลลิเมตร | 0.170 | 0.159 | มิกรอสโกป |
| 10 | ความหนาของชั้นกันไฟ | 0.162 | 0.155 | มิกรอสโกป | |
| 11 | ความหนาของชั้นกันไฟ | 0.155 | 0.161 | มิกรอสโกป | |
| 12 | ความหนาของชั้นกันไฟ | 0.167 | 0.165 | มิกรอสโกป | |
| 13 | ความหนาของชั้นกันไฟ | 0.152 | 0.155 | มิกรอสโกป | |
| 14 | ความหนาของชั้นกันไฟ | 0.161 | 0.159 | มิกรอสโกป | |
| 15 | ความหนาของชั้นกันหนาวของรัศมี | 0.145-0.185 มิลลิเมตร | 0.156 | 0.158 | มิกรอสโกป |
| 16 | ความหนาของชั้นกันหนาวของรัศมี | 0.159 | 0.155 | มิกรอสโกป | |
| 17 | ความหนาของชั้นกันหนาวของรัศมี | 0.154 | 0.159 | มิกรอสโกป | |
| 18 | ความหนาของชั้นกันหนาวของรัศมี | 0.160 | 0.165 | มิกรอสโกป | |
| 19 | ทองแดง | T1 | โอเค | ใบรับรองวัสดุ | |
| 20 | การเคลือบ/ระดับอุณหภูมิ | 240°C | โอเค | ใบรับรองวัสดุ | |
| 21 | Elongation | ≥ 40% | 46 | 48 | เครื่องทดสอบความยืดหยุ่น |
| 22 | ลักษณะมุมสลัดหลัง | / | 5.186 | 5.098 | การทดสอบย้อนหลังสปริงอัตโนมัติ |
| 23 | ความยืดหยุ่น | หลังจากการล่อด้วย Ø 2.0mm และ Ø 3.0mm กว้างสตาร์กลม ไม่ควรมีรอยแตกในชั้นกันไฟ | โอเค | โอเค | ภาพ |
| 24 | การติดต่อ | ≤3.00mm | 0.394 | 0.671 | เครื่องทดสอบความยืดและกล้องจุลินทรีย์ |
| 25 | 20°C ความต้านทานของตัวนํา | ≤6.673 Ω/km | 6.350 | 6.360 | เครื่องทดสอบความต้านทานของตัวนํา |
| 26 | BDV | ≥ 12000 V | 22010 | 21170 | เครื่องทดสอบแรงดันอัตโนมัติ |
| 27 | PDIV | ≥ 1300 RMS (25°C,50V/S,50Hz,100Pc) | 1425 | 1429 | เครื่องทดสอบ PDIV |
| 28 | ความร้อนช็อค | หลังการเผาที่ 240 °C เป็นเวลา 30 นาที ผนังกันความร้อนไม่ควรมีรอยแตก | โอเค | โฟน | |
| 29 | การตรวจสอบความบกพร่อง | กระแสไฟฟ้าสูง Pinhole: DC 3000V, 16uA Parricle: ความสูง> 0.100mm ต้องมีเครื่องหมาย ความสกปรก:ความยาวหรือความกว้าง ≥ 0.4 มิลลิเมตรหรือพื้นที่ ≥ 0.16 มิลลิเมตร 2 ต้องมีเครื่องหมาย | 0 0 0 | 0 0 2 | ระบบตรวจสอบออนไลน์ |
| 30 | สปูลและน้ําหนัก | ระยะตัวอย่าง:P-30,25±15kg น้ําหนักของผลิตภัณฑ์ใน:PC-630B,160±60kg | P-30 | P-30 | ภาพ |
