| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | RVYUAN |
| ได้รับการรับรอง: | ISO9001/ISO14001 /UL/SGS |
| หมายเลขรุ่น: | USTC |
| จำนวนสั่งซื้อขั้นต่ำ: | 20กก |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | เก็บพักด้วยกล่อง |
| เวลาการส่งมอบ: | 15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที/เพย์พาล |
| สามารถในการผลิต: | ตอบสนองความต้องการของคุณ |
| เส้นผ่านศูนย์กลาง: | 0.05มม | อุณหภูมิ: | 155 |
|---|---|---|---|
| ได้รับการรับรอง: | IEC/NEMA/JIS/RoHS/ISO | คอนดักเตอร์: | ทองแดง |
| เส้น: | 4875 | แรงดันพังทลาย: | ขั้นต่ำ 500 |
| วัสดุหุ้ม: | ไนลอน | คำสำคัญ: | 0.05mmx4875 ลวด Litz ที่หุ้มด้วยผ้าไหมทองแดงสี่เหลี่ยมสำหรับหม้อแปลงไฟฟ้า |
| เน้น: | rectangular copper litz wire,silk covered litz wire,transformer litz wire |
||

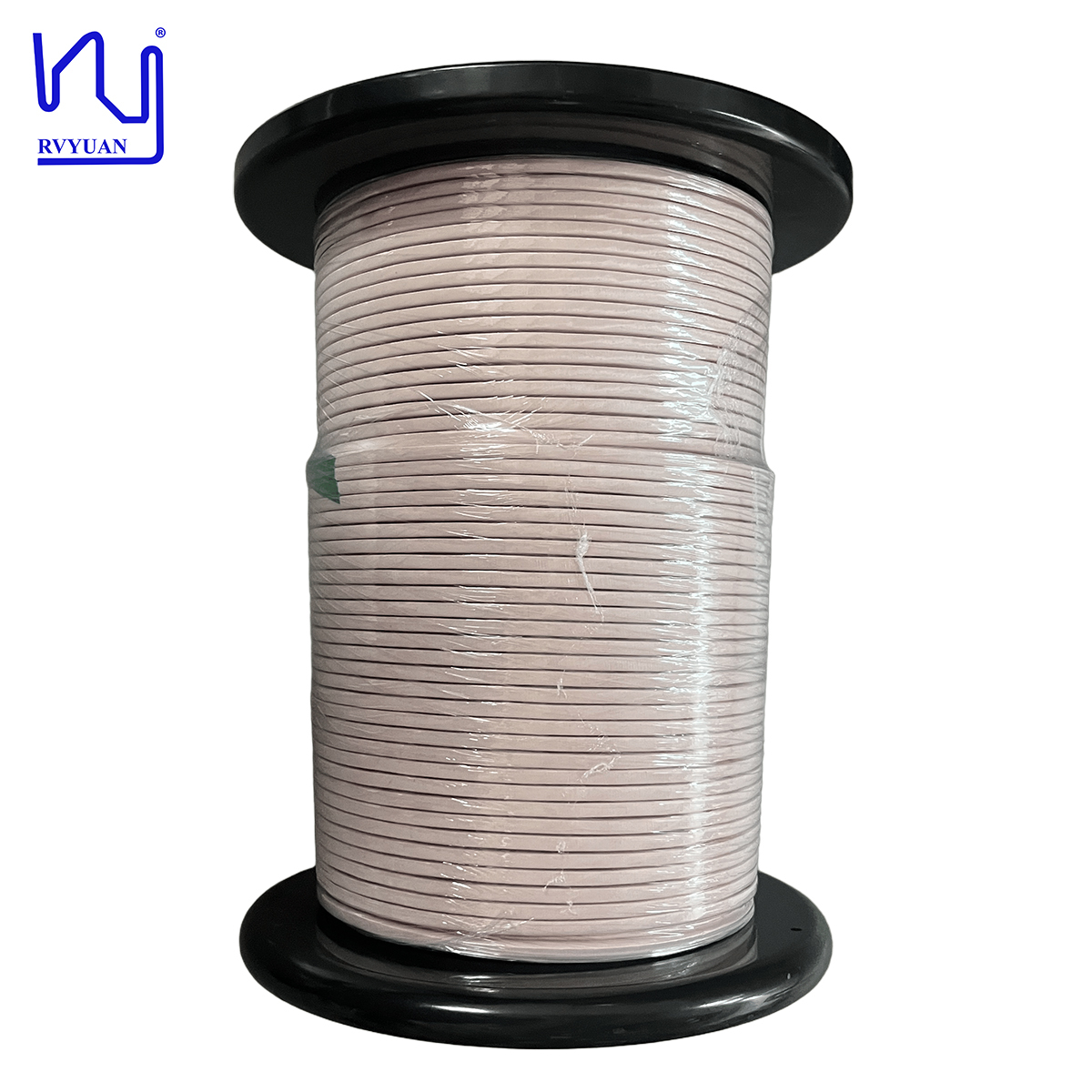

This flat nylon serving litz wire is specifically designed for use in transformer windings. It is ideal for high-frequency transformers used in power electronics, such as those found in electric vehicle chargers, renewable energy systems, and switching power supplies. By reducing AC losses and enhancing thermal performance, this wire contributes to higher efficiency, reliability, and compactness in advanced transformer designs.
| Type Conductor diameter*Strand number | 2USTC-H 0.05*4875(4.5*4.4) |
|---|---|
| Single wire (strand) conductor diameter (mm) | 0.050±0.003 |
| Overall diameter (mm) | 0.055-0.069 |
| Thermal Class (°C) | 180 |
| Strands number | First time | 39 |
|---|---|---|
| Second time | 39×5 | |
| Third time | 39×5×5 | |
| Fourth time | 39×5×5×5 |
| Pitch (mm) | First time | 16±8 |
|---|---|---|
| Second time | 25±10 | |
| Third time | 35±10 | |
| Fourth time | 65±10 | |
| Bunching direction | S/S/S/S | |
| Material type | Nylon |
|---|---|
| Material specs (mm×mm or D) | / |
| Times of Wrapping | 1 |
| Overlap (%) or thickness (mm), mini | 0.045 |
| Wrapping direction | Z |
| Width (mm) | 4.5±0.2 |
|---|---|
| Thickness (mm) | 4.4±0.2 |
| Max resistance (Ω/Km at 20°C) | 2.227 |
| Breakdown voltage Mini (V) | 500 |
