| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | RVYUAN |
| ได้รับการรับรอง: | ISO9001/ISO14001 /UL/SGS |
| หมายเลขรุ่น: | USTC |
| จำนวนสั่งซื้อขั้นต่ำ: | 20กก |
| ราคา: | ต่อรองได้ |
| รายละเอียดการบรรจุ: | เก็บพักด้วยกล่อง |
| เวลาการส่งมอบ: | 15 วันทำการ |
| เงื่อนไขการชำระเงิน: | ที/ที/เพย์พาล |
| สามารถในการผลิต: | ตอบสนองความต้องการของคุณ |
| เส้นผ่านศูนย์กลาง: | 0.1 มม | อุณหภูมิ: | 155 |
|---|---|---|---|
| ได้รับการรับรอง: | IEC/NEMA/JIS/RoHS/ISO | คอนดักเตอร์: | ทองแดง |
| เส้น: | 150 | แรงดันพังทลาย: | ต่ำสุด 1100 |
| วัสดุหุ้ม: | ไนลอน | คำสำคัญ: | 2USTC-F 0.1 มม. x 150 ลวดทองแดง Litz หลายเส้นสำหรับหม้อแปลงไฟฟ้า |
| เน้น: | ลวดลิทซ์ 0.1 มม. สำหรับหม้อแปลง,ลวดลิทซ์ทองแดงหลายเส้น,ลวดลิทซ์ USTC-F พร้อมการรับประกัน |
||

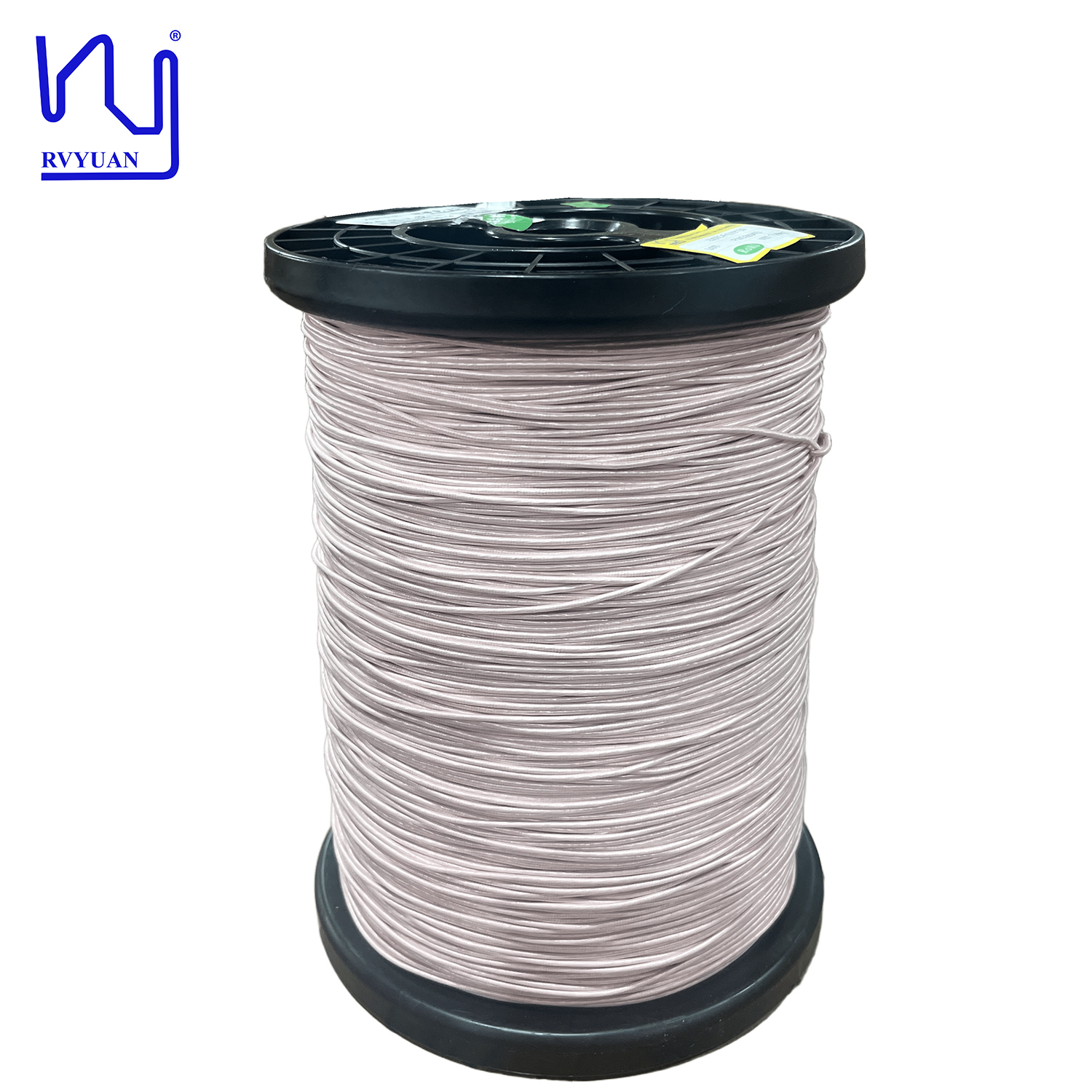

2USTC-F ลวดลิทซ์ทองแดงหลายเส้น 0.1 มม. x 150 เส้น เป็นตัวนำแบบตีเกลียวประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะเพื่อลดการสูญเสีย AC (รวมถึง Skin Effect และ Proximity Effect) ในการใช้งานความถี่สูง โครงสร้างประกอบด้วยเส้นทองแดงเคลือบโพลียูรีเทน (ลวดทองแดงเคลือบอีนาเมลบัดกรีได้) ขนาด 0.1 มม. จำนวน 150 เส้น ที่ถูกตีเกลียวเข้าด้วยกันอย่างแม่นยำเพื่อสร้างเป็นกลุ่มลวดลิทซ์ที่สม่ำเสมอ การออกแบบนี้ช่วยให้แต่ละเส้นอยู่ในตำแหน่งที่แตกต่างกันภายในหน้าตัด ทำให้การกระจายกระแสเท่ากันและลดความต้านทานที่ความถี่สูง
| รายการ | ข้อกำหนดทางเทคนิค | ตัวอย่างที่ 1 | ตัวอย่างที่ 2 |
|---|---|---|---|
| เส้นผ่านศูนย์กลางของลวดเดี่ยว (มม.) | 0.107-0.125 | 0.110 | 0.113 |
| เส้นผ่านศูนย์กลางตัวนำ (มม.) | 0.10±0.003 | 0.098 | 0.100 |
| OD (มม.) | สูงสุด 1.81 | 1.53 | 1.60 |
| ความต้านทาน Ω/m (20°C) | ≤0.01587 | 0.01467 | 0.01462 |
| แรงดันไฟฟ้าที่ทนได้ (V) | ≥1100 | 3000 | 2900 |
| ระยะพิทช์ | 27±3 | ✓ | ✓ |
| การทดสอบรูเข็ม | 49 รู/6 ม. | 10 | 8 |
| การบัดกรี | อุณหภูมิ 390±5°C 8 วินาที พื้นผิวเรียบ ไม่มีรูเข็ม ไม่มีคราบตกค้าง |
✓ | ✓ |
