| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | Rvyuan |
| ได้รับการรับรอง: | IEC/NEMA/JIS/RoHS/ISO |
| หมายเลขรุ่น: | 0.04 - 1.8 มม. |
| จำนวนสั่งซื้อขั้นต่ำ: | 10 กิโลกรัม/กิโลกรัม |
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | ม้วนด้วยกล่อง |
| เวลาการส่งมอบ: | 2-15 วันทำการ |
| เงื่อนไขการชำระเงิน: | การเจรจาต่อรอง |
| สามารถในการผลิต: | สนองความต้องการของคุณ |
| ชื่อสินค้า: | ลวดทองแดงเคลือบสี่เหลี่ยม | วัสดุ: | ทองแดงสี่เหลี่ยม |
|---|---|---|---|
| มาตรฐาน: | IEC/JIS/NEMA | ความสามารถในการผสม: | โดยตรง |
| ผู้ขับ: | ทองแดง | การกันความร้อน: | ei aiw/eiw |
| เน้น: | ลวดแม่เหล็กสี่เหลี่ยม ลวดแม่เหล็กสี่เหลี่ยม,square magnet wire |
||

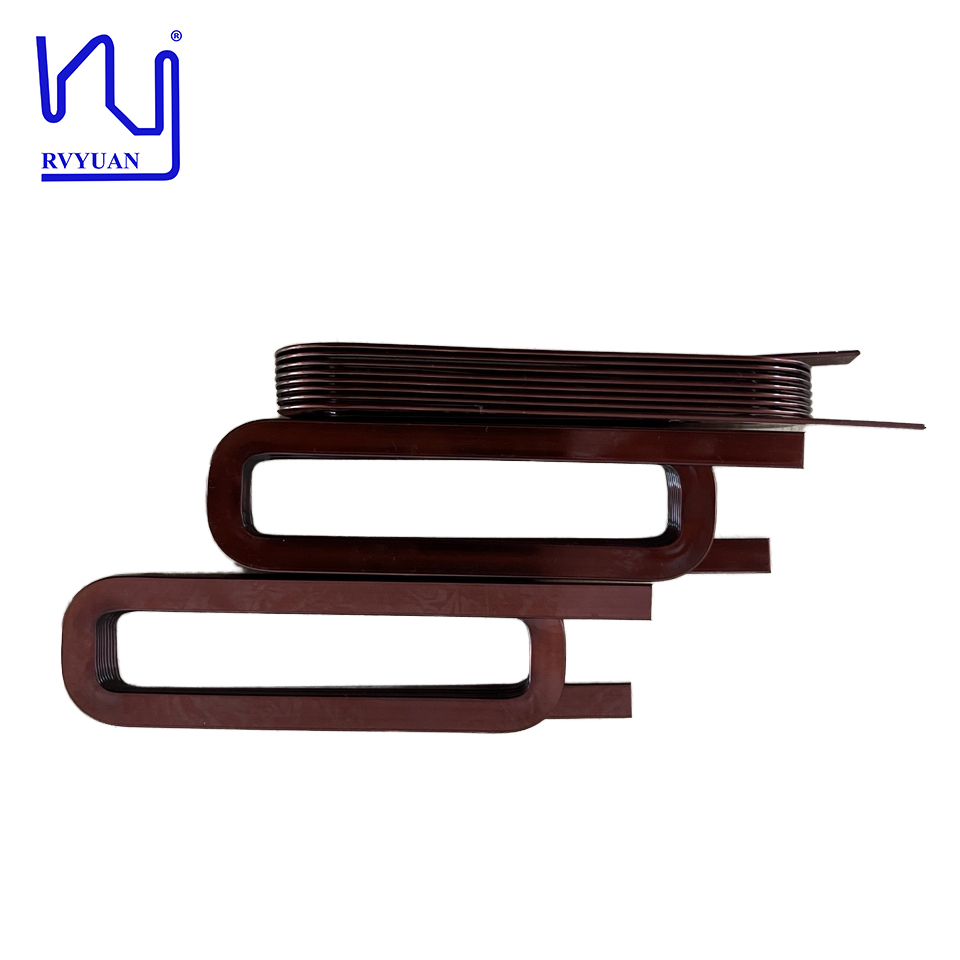

ลวดแม่เหล็กละเอียดพิเศษ ลวดทองแดงรูปสี่เหลี่ยมบางเฉียบ
ลวดแม่เหล็กทองแดงเคลือบอีนาเมลใช้เป็นลวดในแม่เหล็กไฟฟ้าที่ใช้ไฟฟ้าเพื่อสร้างสนามแม่เหล็ก ลวดอะลูมิเนียมแบนหรือสี่เหลี่ยมเคลือบอีนาเมล และลวดทองแดงแบนหรือสี่เหลี่ยมเคลือบอีนาเมล/แถบถูกพันเป็นขดแน่น เมื่อใช้ประจุไฟฟ้า ลวดจะสร้างสนามแม่เหล็ก
การใช้งาน
ลวดทองแดงแบนเคลือบอีนาเมลมีการใช้งานที่หลากหลาย รวมถึงการใช้งานในรถยนต์ มอเตอร์ หม้อแปลงไฟฟ้า และเครื่องจักรอุตสาหกรรม นอกจากนี้ยังพบว่าลวดอะลูมิเนียมกลมเคลือบอีนาเมลและลวดทองแดงกลมเคลือบอีนาเมลในอุปกรณ์ขนาดเล็กและเครื่องใช้ในบ้าน เช่น คอมพิวเตอร์ โทรทัศน์ ฯลฯ
คุณสมบัติ
1. ความหนาของตัวนำ: 0.04~1.8 มม.
2. ความกว้างของตัวนำ: 0.155~7.5 มม.
3. เส้นผ่านศูนย์กลางลวดกลมเทียบเท่า: 0.12~3.2 มม.
4. อัตราส่วนความกว้างต่อความหนา: 1:1.5~1:25 (ลวดแบน)
5. อัตราส่วนความกว้างต่อความหนา: 1:1 ( ลวดสี่เหลี่ยม)
ข้อมูลจำเพาะ
|
พารามิเตอร์ |
คลาส 130 |
คลาส 155 |
คลาส-180 |
คลาส-200 |
คลาส 220 |
คลาส-240 |
|
มาตรฐาน |
IEC60317-16 GB/T7095.7 |
60317-16 GB/T7095.3 |
60317-28 GB/T7095.4 |
MW 36 60317-29 BS6811 GB/T7095.6 |
MW 18 60317-18 GB/T7095.2 |
MW 20 60317-47 GB/T7095.5 |
|
คลาสความร้อน |
130°C |
155°C |
180°C |
200°C |
120°C |
240°C |
|
ชั้นเคลือบฐานอีนาเมล |
โพลีเอสเตอร์ |
โพลีเอสเตอร์ดัดแปลง |
โพลีเอสเตอร์-อิไมด์ |
โพลีเอสเตอร์-อิไมด์ |
โพลีเอสเตอร์-ฟอร์มัล |
โพลีอิไมด์ |
|
ชั้นเคลือบด้านบนอีนาเมล |
|
|
|
โพลีเอสเตอร์-อิไมด์ |
|
|
|
ช่วงความหนาของฉนวน |
IEC60317-0-2 G1,0.06-0.11 มม. G2,0.12-0.17 มม. |
|||||
|
ประสิทธิภาพ |
คุณสมบัติการดัดที่ยอดเยี่ยม 2. ความยืดหยุ่นสูงของอีนาเมล 3. ทนทานต่อการขัดถูได้ดี 4. คุณสมบัติทางกลสูง |
1. คุณสมบัติการดัดที่ยอดเยี่ยม 2. ความยืดหยุ่นสูงของอีนาเมล 3. ทนทานต่อการขัดถูได้ดี 4. คุณสมบัติทางกลสูง 5. คุณสมบัติทางความร้อนสูง |
1. ทนความร้อนสูง 2. เหมาะสำหรับขดลวดที่ต้องเผชิญกับอุณหภูมิสูงและแรงเค้นทางกลอย่างต่อเนื่อง 3. ทนทานต่อสารเคมีได้ดี |
1. ทนความร้อนได้ดีเยี่ยม 2. เหมาะสำหรับขดลวดที่ต้องเผชิญกับอุณหภูมิสูงและแรงเค้นทางกลอย่างต่อเนื่อง 3. ทนทานต่อสารเคมีได้ดี 4. ทนทานต่อสารทำความเย็นและฟรีออนได้ดี |
1. คุณสมบัติการดัดที่ยอดเยี่ยม 2. ความยืดหยุ่นสูงของอีนาเมล 3. ทนทานต่อการขัดถูได้ดี 4. คุณสมบัติทางกลสูง |
1. ทนความร้อนได้ดีเยี่ยม เหมาะสำหรับอุปกรณ์ไฟฟ้าใดๆ ที่ต้องสัมผัสกับอุณหภูมิการทำงานสูงอย่างต่อเนื่อง 2. คุณสมบัติทางกลและเคมีที่โดดเด่น 3. ประสิทธิภาพที่ดีต่อรังสี |
|
การใช้งาน |
1. แบบแห้งและแช่น้ำมัน 2. อุปกรณ์ไฟฟ้า |
1. แบบแห้งและแช่น้ำมัน 2. อุปกรณ์ไฟฟ้า |
1. ขดลวดของมอเตอร์ DC/AC แรงดันสูงและต่ำ 2. ขดลวดแม่เหล็ก 3. หม้อแปลงแบบแห้งและแช่น้ำมัน |
1. ขดลวดของมอเตอร์ DC/AC แรงดันสูงและต่ำ 2. ขดลวดแม่เหล็ก 3. หม้อแปลงแบบแห้งและแช่น้ำมัน 4. ขดลวดรถยนต์ 5. ขดลวดรถไฟ |
หม้อแปลงแบบแห้งและแช่น้ำมัน 2. อุปกรณ์ไฟฟ้า |
1. ขดลวดที่มีอุณหภูมิการใช้งานสูงถึง 220°C 2. มอเตอร์และเครื่องกำเนิดไฟฟ้าสำหรับการบินและทางทะเล 3. อุตสาหกรรมนิวเคลียร์ 4. ขดลวดที่ต้องการความน่าเชื่อถือสูง |
|
การกระแทกจากความร้อน |
155°C |
175°C |
200°C |
220°C |
155°C |
300°C |
