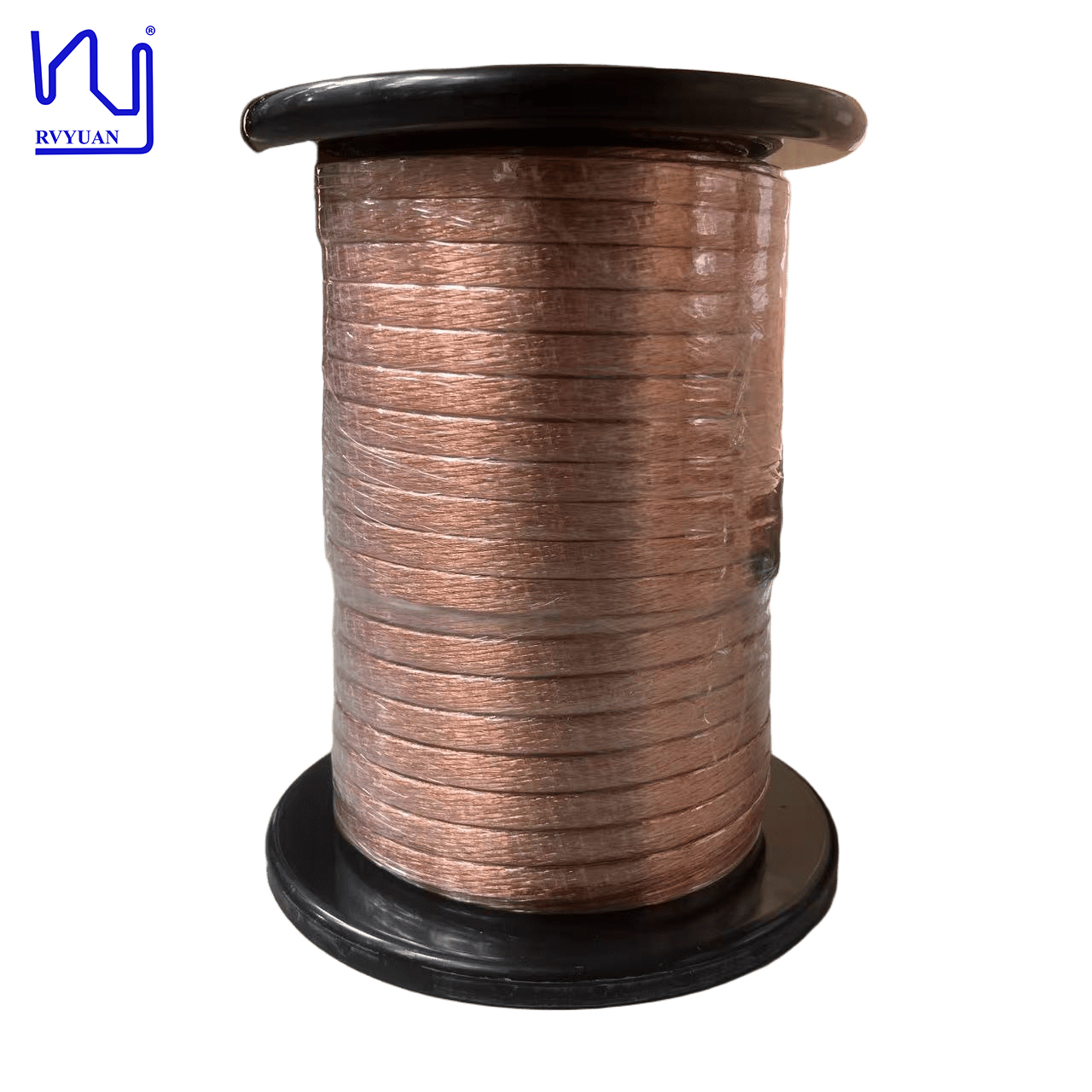

3500V 2UEW-F-PET(N) 12.1 มม. × 3.4 มม. ลวด Mylar Litz สี่เหลี่ยมสำหรับหม้อแปลงไฟฟ้า
ลวด Mylar Litz แบบสี่เหลี่ยมผืนผ้าของเราได้รับการออกแบบทางวิศวกรรมสำหรับการใช้งานความถี่สูงที่มีพื้นที่จำกัด ซึ่งประสิทธิภาพและต้นทุนเป็นสิ่งสำคัญ การก่อสร้างเริ่มต้นด้วยลวดทองแดงอาบน้ำยาขนาด 0.28 มม. โดยลวดแต่ละเส้นจำนวน 300 เส้นจะถูกบิดเข้าด้วยกันอย่างแม่นยำ และบีบอัดให้เป็นโปรไฟล์สี่เหลี่ยมแบนที่มีความกว้าง 12.1 มม. หนา 3.4 มม. สิ่งนี้จะสร้างอัตราส่วนภาพที่สูงเป็นพิเศษซึ่งจะเพิ่มพื้นที่ผิวของตัวนำให้สูงสุดในขณะที่ลดความสูงทั้งหมดให้เหลือน้อยที่สุด ทำให้เหมาะสำหรับโครงสร้างคอยล์ขนาดกะทัดรัด
ข้อมูลจำเพาะทางเทคนิค
ชื่อ:ลวดไมลาร์ ลิทซ์
ข้อมูลจำเพาะ:0.28X 300
แบบอย่าง:2UEW-F-PET(N)
ชื่อเทป:พีอีที(N)
| รายการ |
ข้อกำหนดทางเทคนิค |
ตัวอย่างที่ 1 |
| เส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) |
0.298-0.313 |
0.300-0.307 |
| เส้นผ่านศูนย์กลางตัวนำ (มม.) |
0.28±0.004 |
0.277-0.279 |
| ความกว้าง (มม.) |
12.1±0.3 |
11.90-12.21 น |
| ความลึก (มม.) |
3.4±0.2 |
3.20-3.40 |
| ความต้านทาน (Ω/m) |
≤0.001039 |
0.000946 |
| ความเป็นฉนวน (V) |
≥3500 |
4000 |
| สนาม (มม.) |
ขนาน |
ขนาน |
| จำนวนเส้น |
300 |
15x5x4 |
| เทปทับซ้อนกัน (%) |
≥50 |
54 |
| คดเคี้ยว |
ไม่มีรอยแตก |
ตกลง |
การใช้งาน
กรณีการใช้งานทั่วไป ได้แก่ หม้อแปลงความถี่สูง ตัวเหนี่ยวนำ และโมดูลพลังงานที่ใช้ในอุปกรณ์จ่ายไฟสำหรับผู้บริโภค ยานยนต์ และอุตสาหกรรม ซึ่งต้องมีการกระจายความร้อนที่ดีเยี่ยม ลวด Mylar Litz นี้เป็นโซลูชันที่ครอบคลุมโดยนำเสนอความยืดหยุ่นของฟอร์มแฟกเตอร์ ความน่าเชื่อถือทางไฟฟ้า และฉนวนที่คุ้มต้นทุน
คำถามที่พบบ่อย
ฉันสามารถรับตัวอย่างเพื่อทดสอบก่อนสั่งซื้อเป็นชุดได้หรือไม่
ใช่. ตัวอย่างมีทั้งฟรีหรือเรียกเก็บเงิน แต่ลูกค้าจะต้องรับผิดชอบค่าขนส่ง
ระยะเวลาในการจัดส่งของคุณคืออะไร?
คำสั่งซื้อตัวอย่าง: 3-5 วันทำการ; คำสั่งซื้อจำนวนมาก: เสร็จสิ้นภายใน 15 วันทำการหลังจากยืนยันการสั่งซื้อ
กระบวนการจัดซื้อจัดจ้างมีอะไรบ้าง?
ส่งคำถามพร้อมข้อกำหนด → การทำตัวอย่าง → การอนุมัติตัวอย่าง → ใบเสนอราคา → ใบแจ้งหนี้ Proforma (PI) → การยืนยัน PI → การจัดการการชำระเงิน → การผลิต → การจัดส่ง
ฉันสามารถปรับแต่งผลิตภัณฑ์ด้วยโลโก้ ขนาด และรูปร่างของตัวเองได้หรือไม่
ใช่ แต่ขั้นต่ำ (ปริมาณการสั่งซื้อขั้นต่ำ) อาจมีการเจรจา
วิธีการชำระเงินของคุณคืออะไร?
T/T, D/P, แอล/C, เพย์พาล
คุณใช้บริการจัดส่งแบบใด?
FedEx, DHL, TNT, UPS พร้อมส่วนลดสูงสุดถึง 80%
คุณมีอุปกรณ์ทดสอบอะไรบ้าง?
เครื่องวัดเส้นผ่าศูนย์กลางเลเซอร์, เครื่องทดสอบประกายไฟแรงดันสูง, เครื่องทดสอบการยืดตัว, เครื่องทดสอบสปริงหลัง, เครื่องทดสอบแรงดันไฟฟ้า, เครื่องทดสอบการบัดกรี, เครื่องทดสอบความต้านทาน ฯลฯ
สินค้าของคุณเหมาะกับลูกค้าหรือตลาดใดบ้าง?
ผลิตภัณฑ์ของเราเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการโซลูชันที่มีประสิทธิภาพสูงและประหยัดพื้นที่ในสภาพแวดล้อม AC ความถี่สูง รวมถึงอุปกรณ์อิเล็กทรอนิกส์กำลังและอุปกรณ์จ่ายไฟ ที่ชาร์จ EV ออนบอร์ด ระบบชาร์จไร้สาย พลังงานสีเขียว การสื่อสารและไอที อุปกรณ์ทางการแพทย์ หุ่นยนต์อุตสาหกรรม เซอร์โวมอเตอร์ ฯลฯ
คุณส่งออกไปยังประเทศหรือภูมิภาคใดบ้าง
ตลาดหลัก ได้แก่ ยุโรปและสหรัฐอเมริกา ตลอดจนเกาหลีใต้ ญี่ปุ่น อินเดีย และเอเชียตะวันออกเฉียงใต้
คุณจะเก็บข้อมูลของลูกค้าเป็นความลับได้อย่างไร?
เราสามารถลงนามในข้อตกลงไม่เปิดเผยข้อมูล (NDA) ได้เมื่อมีการร้องขอ และมุ่งมั่นที่จะปฏิบัติตามข้อกำหนดอย่างเคร่งครัดตลอดกระบวนการความร่วมมือทั้งหมด
ข้อมูลจำเพาะทั้งหมดขึ้นอยู่กับความคลาดเคลื่อนในการผลิตมาตรฐาน ติดต่อเราเพื่อหารือเกี่ยวกับข้อกำหนดการพันเฉพาะของคุณและขอเอกสารข้อมูลทางเทคนิคโดยละเอียดและข้อกำหนดเฉพาะที่กำหนดเอง
