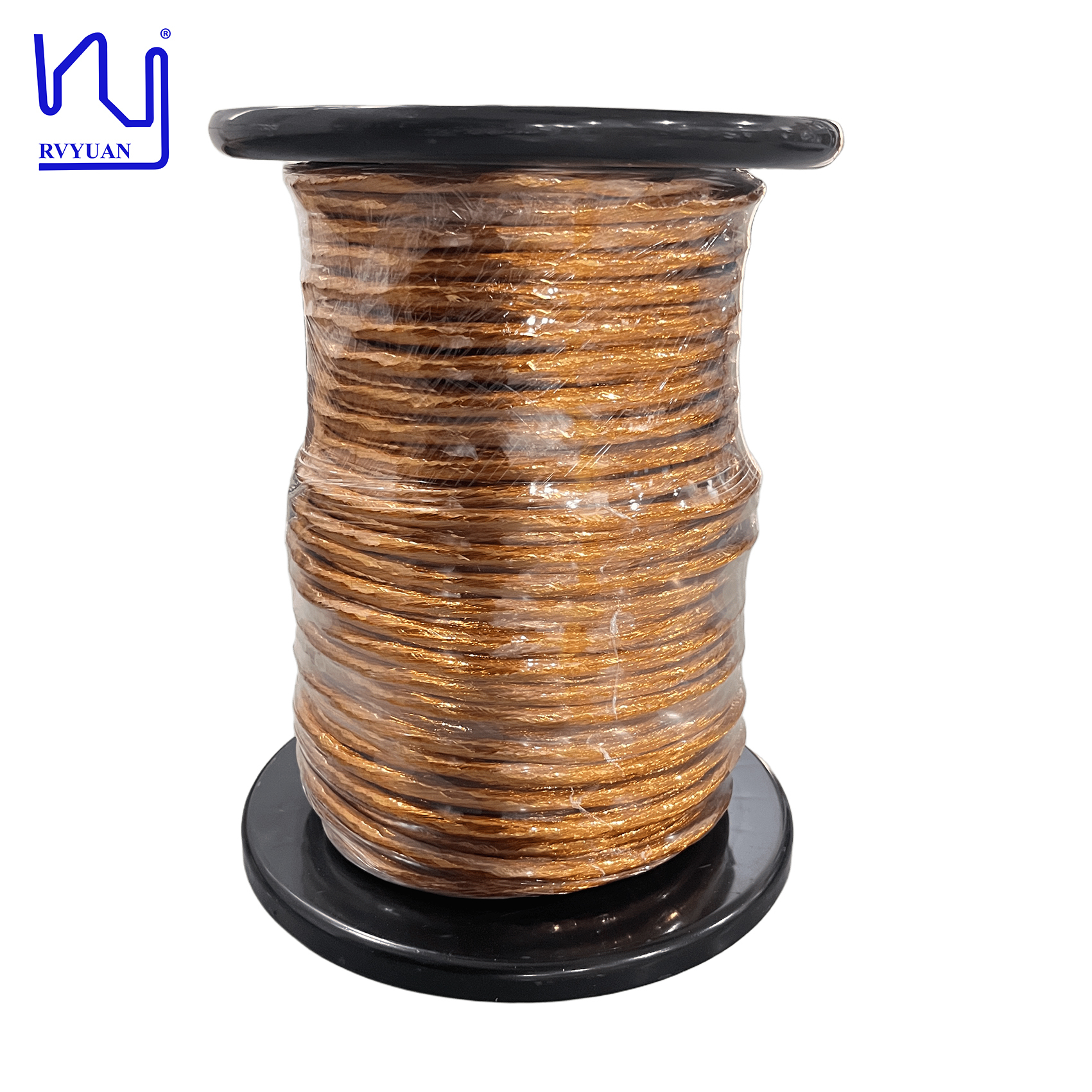

ลวดลิทซ์แบบเทป 0.32 มม. 250 เส้น ฉนวน PI ทนอุณหภูมิสูง ความถี่สูง
ลวดลิทซ์ทองแดงประสิทธิภาพสูงนี้มีฉนวนโพลีอิไมด์ (PI) สำหรับสภาพแวดล้อมทางความร้อนระดับ Class 180 เหมาะอย่างยิ่งสำหรับการใช้งานหม้อแปลงที่ต้องการความทนทานต่ออุณหภูมิที่ยอดเยี่ยมและประสิทธิภาพความถี่สูง
ภาพรวมผลิตภัณฑ์
RVYUAN นำเสนอตัวเลือกฉนวนฟิล์มหลักสองแบบ: โพลีเอสเตอร์อิไมด์ (PET) สำหรับสภาพแวดล้อม Class 130 และโพลีอิไมด์ (PI/Kapton) สำหรับสภาวะ Class 180 ที่ความร้อนต่อเนื่องจะทำให้วัสดุที่ด้อยกว่าเสื่อมสภาพ อัตราการทับซ้อนของเทปที่ปรับได้สูงสุด 55% ช่วยให้มั่นใจได้ถึงการครอบคลุมฉนวนที่เหมาะสมที่สุด ด้วยการผลิตที่แม่นยำซึ่งรักษาการทับซ้อนที่สม่ำเสมอตลอดหลายร้อยเมตรเพื่อขจัดจุดอ่อนภายใต้แรงดันไฟฟ้าสูง
เมื่อผลิตอย่างถูกต้อง ฉนวนนี้สามารถทนต่อแรงดันไฟฟ้าที่พังทลายได้เกิน 6,000V ในการผลิตมาตรฐาน และสามารถเกิน 10,000V ในการกำหนดค่าแบบหลายชั้น
การใช้งานเป้าหมาย
หม้อแปลงความถี่สูง
หม้อแปลง SMPS และอินเวอร์เตอร์กำลังที่ทำงานที่ความถี่หลายสิบหรือหลายร้อยกิโลเฮิรตซ์ ได้รับประโยชน์จากการจัดอันดับ Class 180 ของฉนวน Kapton ซึ่งช่วยยืดอายุการใช้งานได้อย่างมากโดยการลดอุณหภูมิที่จุดร้อนและป้องกันการหยุดทำงานโดยไม่คาดคิด
โครงสร้างพื้นฐานการชาร์จรถยนต์ไฟฟ้า
เครื่องชาร์จแบบออนบอร์ด (OBC) และเครื่องชาร์จเร็ว DC (DCFC) ใช้ลวดลิทซ์แบบเทปโปรไฟล์เพื่อให้ได้ความหนาแน่นกระแสสูงภายในโครงสร้างที่จำกัดขนาด ความแข็งแรงของฉนวนไฟฟ้าที่เหนือกว่ามีความสำคัญอย่างยิ่งต่อสถาปัตยกรรมแบตเตอรี่ 800V ที่กำลังมาแรงในรถยนต์ไฟฟ้า
การปรับแต่งและห่วงโซ่อุปทาน
RVYUAN รองรับปริมาณการผลิตที่ยืดหยุ่นตั้งแต่ 10 กก. ถึง 50 กก. ขึ้นอยู่กับเส้นผ่านศูนย์กลางของเส้นลวดและรูปทรงสุดท้าย กระบวนการผลิตแบบบูรณาการในแนวตั้งของเราในเทียนจินช่วยให้สามารถปรับปรุงการออกแบบได้อย่างรวดเร็วและขจัดความจำเป็นในการประสานงานกับซัพพลายเออร์หลายราย ทำให้สามารถเปลี่ยนแปลงข้อกำหนดได้อย่างรวดเร็ว เช่น ชั้นเทปที่บางลงหรือระยะพิทช์การบิดที่แคบลง
ข้อมูลจำเพาะทางเทคนิค
ชื่อ: ลวดลิทซ์แบบเทป (155/คลาส)
ข้อมูลจำเพาะ: 0.32X 250
รุ่น: 2UEW-F-PI
ชื่อเทป: PI
ข้อมูลจำเพาะเทป: 0.025x20
| รายการ |
ข้อกำหนดทางเทคนิค |
ตัวอย่างที่ 1 |
| เส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) |
0.340-0.357 |
0.344-0.352 |
| ตัวนำ |
0.32±0.005 |
0.315-0.320 |
| O.D. (มม.) |
≤6.00 |
5.10-5.57 |
| ความต้านทาน (Ω/ม.) |
≤0.001428 |
0.001340 |
| ความแข็งแรงของฉนวน (V) |
≥6000 |
13700 |
| ระยะพิทช์ (มม.) |
130±20 |
130 |
| จำนวนเส้น |
156 |
(31X4)+32 |
| การทับซ้อนของเทป (%) |
≥50 |
54 |
| การพัน |
ไม่มีรอยแตก |
ตกลง |
คำถามที่พบบ่อย
ฉันสามารถปรับแต่งผลิตภัณฑ์ด้วยโลโก้ ขนาด และรูปร่างของตัวเองได้หรือไม่?
ได้ แต่ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) อาจมีการเจรจาต่อรอง
วิธีการชำระเงินของคุณคืออะไร?
T/T, D/P, L/C, PayPal
คุณใช้บริการจัดส่งใดบ้าง?
FedEx, DHL, TNT, UPS พร้อมส่วนลดสูงสุด 80%
ผลิตภัณฑ์ของคุณแตกต่างจากคู่แข่งอย่างไร? ข้อได้เปรียบของคุณคืออะไร?
เรานำเสนอผลิตภัณฑ์ลวดแม่เหล็กความถี่สูงครบวงจร รวมถึงลวดลิทซ์ ลวดทองแดงเคลือบรูปสี่เหลี่ยม ลวดทองแดงเคลือบกลม ลวดหุ้มฉนวนสามชั้น ฯลฯ เพื่อตอบสนองความต้องการที่หลากหลาย เราสนับสนุนการปรับแต่งแบบกลุ่มเล็ก เพื่อให้มั่นใจในคุณภาพและการจัดส่งแม้ในช่วงการวิจัยและพัฒนาหรือช่วงเริ่มต้นของคุณ
คุณคิดค่าธรรมเนียมแม่พิมพ์หรือไม่? เป็นจำนวนเท่าใด? สามารถคืนเงินได้หรือไม่? อย่างไร?
มีค่าธรรมเนียมแม่พิมพ์สำหรับผลิตภัณฑ์ที่ปรับแต่งพิเศษ และจำนวนเงินขึ้นอยู่กับข้อกำหนดเฉพาะ ค่าธรรมเนียมแม่พิมพ์สามารถคืนเงินได้หลังจากถึงปริมาณการสั่งซื้อที่กำหนด
คุณมีปริมาณการสั่งซื้อขั้นต่ำ (MOQ) หรือไม่?
ใช่ MOQ จะถูกกำหนดตามข้อกำหนดและประเภทของลวด
คุณมีอุปกรณ์ทดสอบอะไรบ้าง?
เครื่องวัดเส้นผ่านศูนย์กลางเลเซอร์, เครื่องทดสอบประกายไฟแรงสูง, เครื่องทดสอบการยืดตัว, เครื่องทดสอบการคืนตัว, เครื่องทดสอบแรงดันไฟฟ้า, เครื่องทดสอบการบัดกรี, เครื่องทดสอบความต้านทาน ฯลฯ
